Ae 6/8 H10180 ff Lichtschaltung und Lautsprecheranschluß

Das Modell der Ae6/8 besitzt eine Next 18 Schnittstelle und ist für Sound vorbreitet.

Durch die Next18 Schnittstelle sind auch erweiterte Lichtfunktionen möglich.
Ein Standard Decoder muss wie folgt angepasst werden.

Für das Spitzenlicht vorwärts muss F0_f (Licht vorne) und Aux1 zusammen geschaltet werden.
Für das Spitzenlicht rückwärts muss F0_r (Licht hinten) und Aux2 zusammen geschaltet werden.

Für den schweizer Lichtwechsel muss jeweils bei Fahrt vorwärts, Aux2, und bei Fahrt rückwärts, Aux1 zugeschaltet werden.

Die Kabinenbeleuchtung wird über Aux3/Aux4 geschaltet.

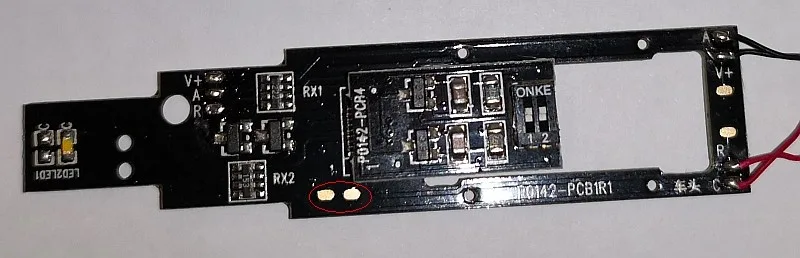

Der Lautsprecher wird an den Kontakten, die auf dem Bild rot umrandet sind, angelötet. Denken Sie daran, den Lautsprecher zu isolieren.
