Technische Informationen Kato N

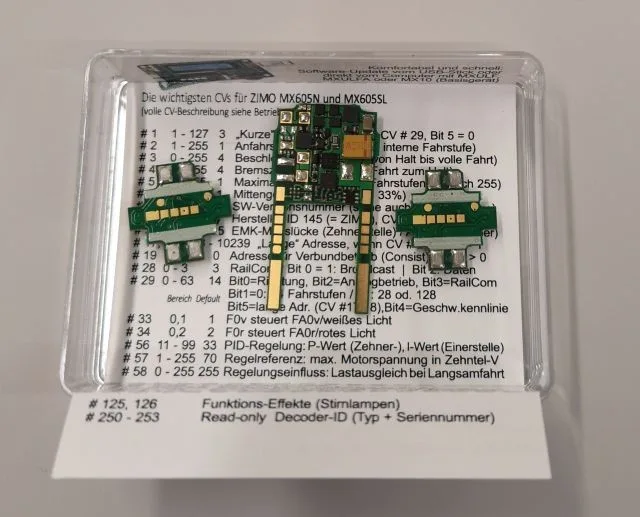

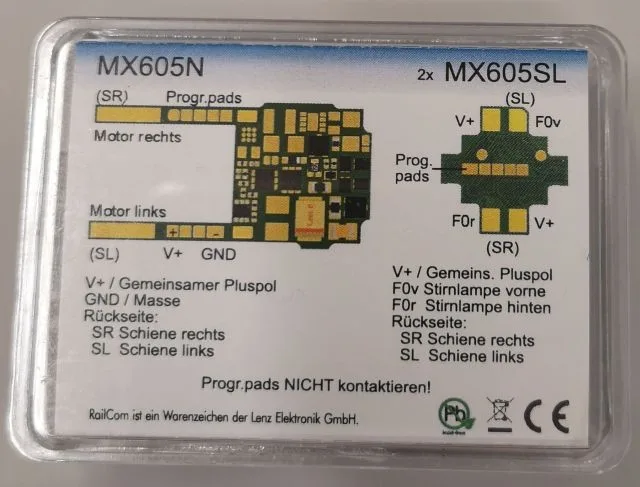

Kato K10950/1 ICE 4 und Zimo MX605N und SETMX605N

eup-1136686453-7145dd5f1d14621f4b5354189dcc4601-1561718846_big
eup-1136686453-e0285abe17a72a041d18f34bd0281171-1561718864_big

Die Software der beiden Funktionsdecoder ist praktisch identisch zu den sonstigen Zimo Funktionsdecodern,
daher kann man grundsätzlich die aktuelle Funktionsdecoder-Anleitung nutzen:

http://www.zimo.at/web2010/documents/MX-Funktions-Decoder.pdf

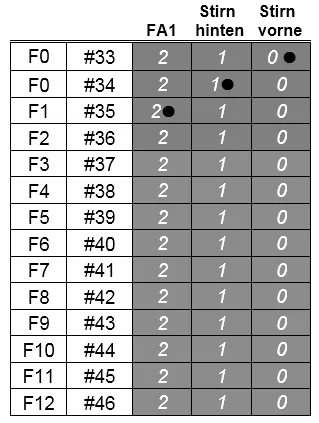

Um das Function-Mapping etwas zu vereinfachen, hat Zimo die Verschiebung im NMRA-Mapping rausgenommen,
damit die CVs 33 bis 46 alle gleich behandelt werden können. Das ganze sieht dann so aus:

eup-1136686453-a6c812f22904cb78cd9045ddfb2381de-1561717039_big

Bei den Fahrdecodern ist die Software komplett kompatibel zu den restlichen ZIMO Decodern.

Daher kann die standard Anleitung verwendet werden.



http://www.zimo.at/web2010/documents/MX-KleineDecoder.pdf

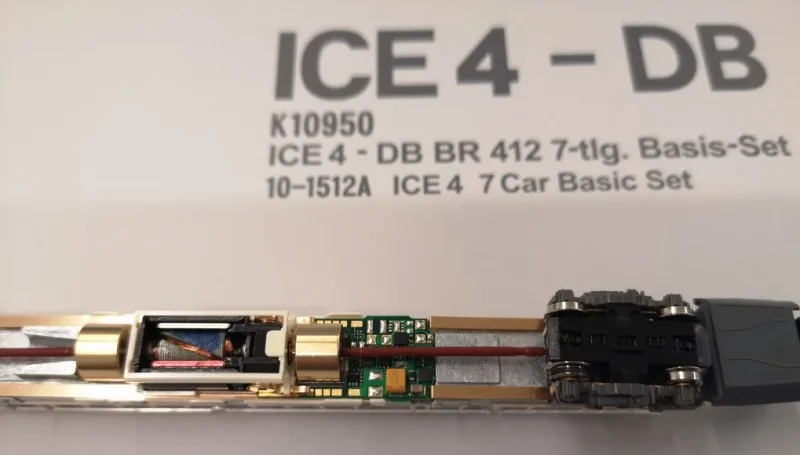

Die richtige Lage für den Motor-Decoder entnehmen Sie bitte dem Bild.

eup-1136686453-cd0da4bd2375476006653deeac972204-1561645868_big

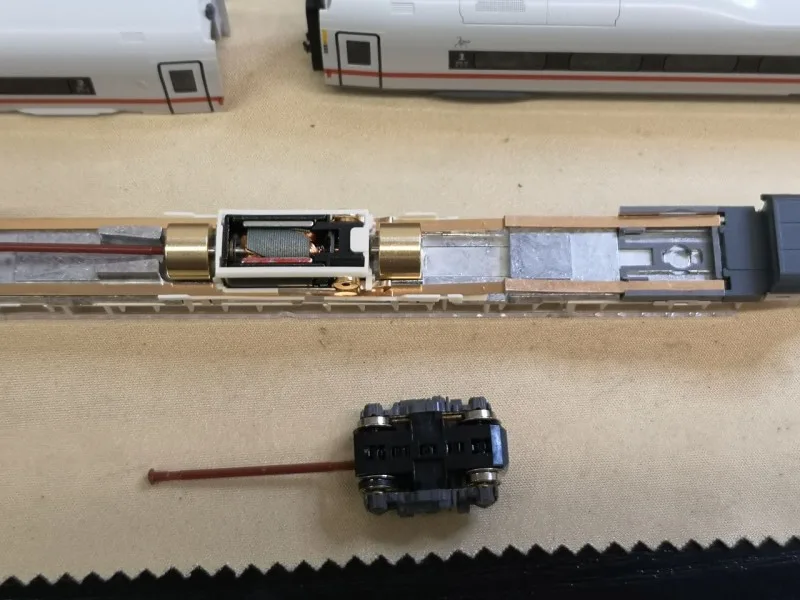

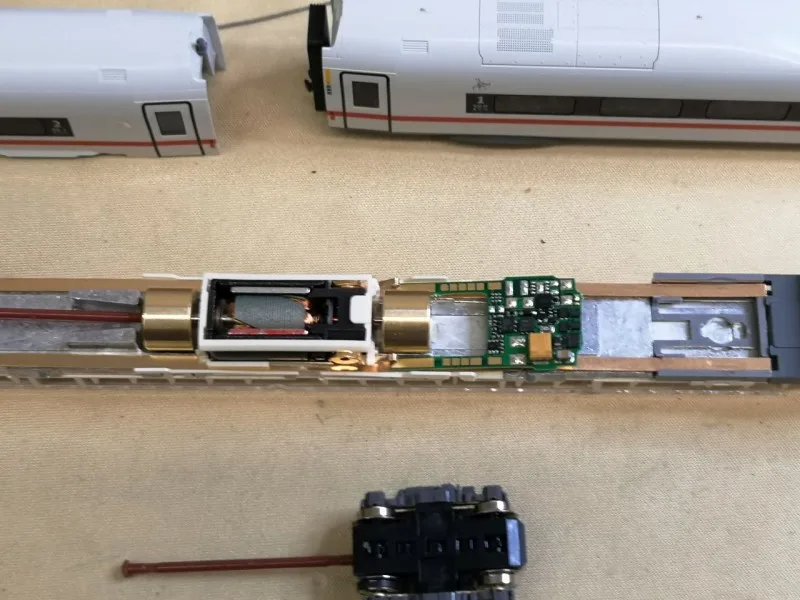

Der richtige Einbau des EM13 Fahrdecoders erfolgt bei ausgebautem Drehgestell:

eup-1136686453-9b518a97ff0c7186773353881bc239e3-1563347643_big
eup-1136686453-1ea41471709e67cc321d8cb98a3cbaec-1563347699_big

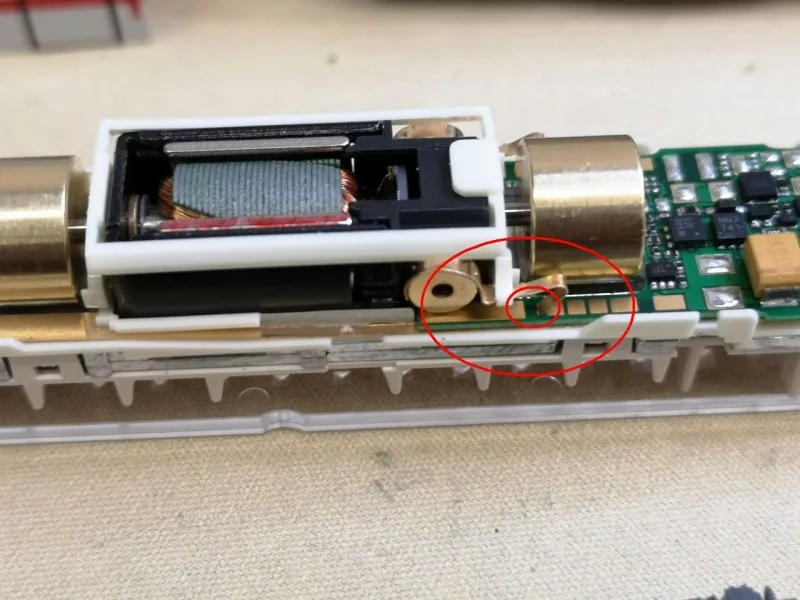

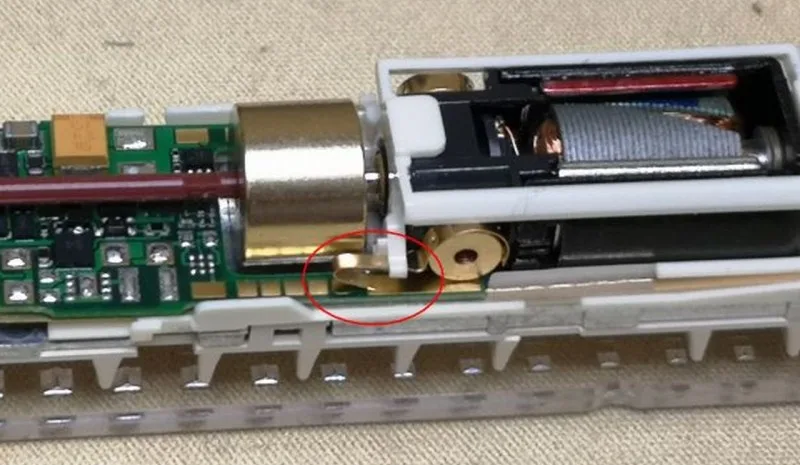

Bitte die Lage der Motorkontakte prüfen und bei Bedarf die Kontakte etwas nachbiegen:

eup-1136686453-13d4dea759ae054c962159248b548c70-1563347823_big

In dem oberen Bild muss der Kontakt so nachgebogen werden, dass er die lange Kontaktfläche berührt.

In dem unteren Bild ist die Lage richtig

eup-1136686453-bd0f110cf05575b741bf9683f70020f1-1563347960_big

Nach einem Test kann das Gehäuse wieder montiert werden.

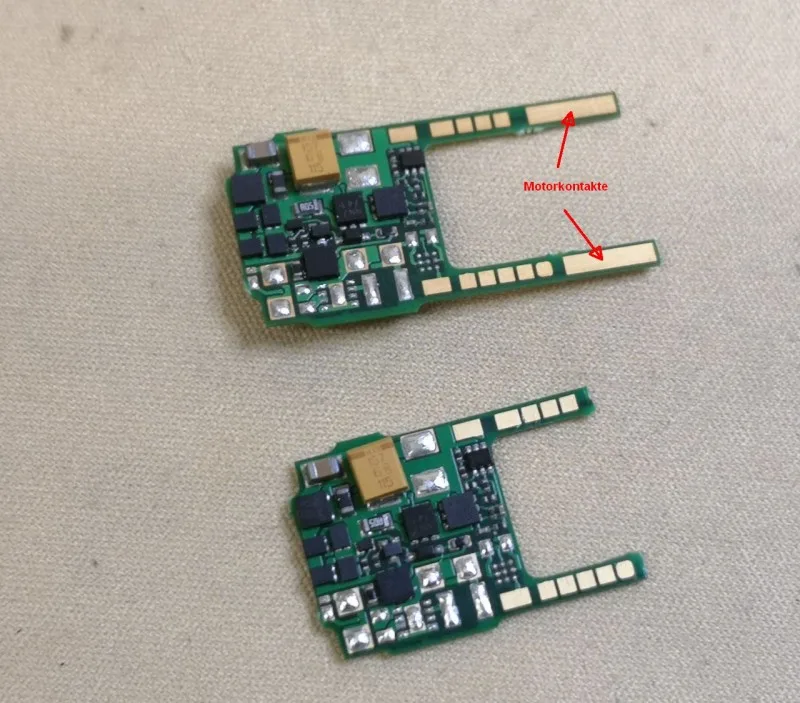

Ganz wichtig, so wird das nichts!!!

eup-1136686453-43755350af6f3cafe87e3cc871c625cc-1563348287_big

Am Decoder wird nichts abgeschnitten!!!

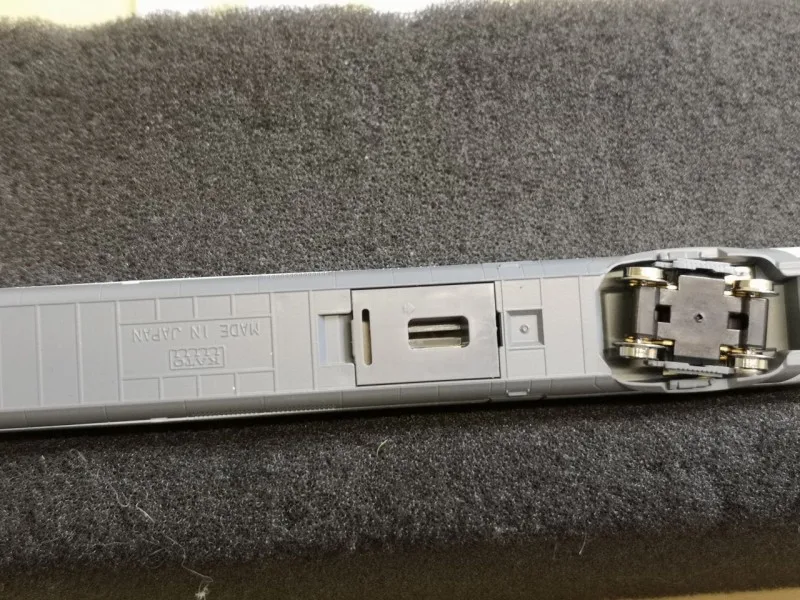

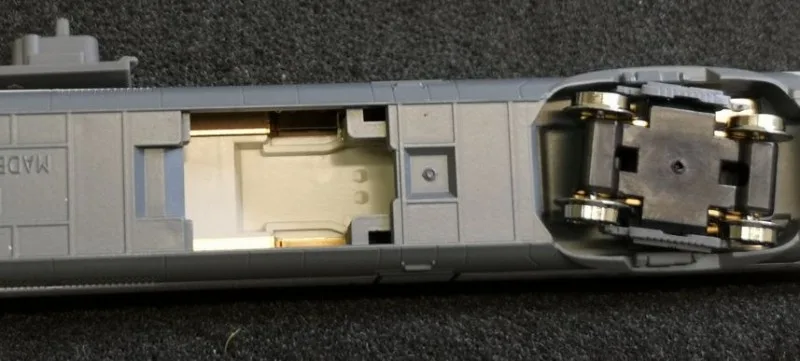

Der Einbau der Lichtdecoder in die Steuerköpfe:

eup-1136686453-30b197c182974326d3a64cf6e50c5b51-1563348614_big
eup-1136686453-1d18927131dcbe040c8b88def8f99f1f-1563348638_big

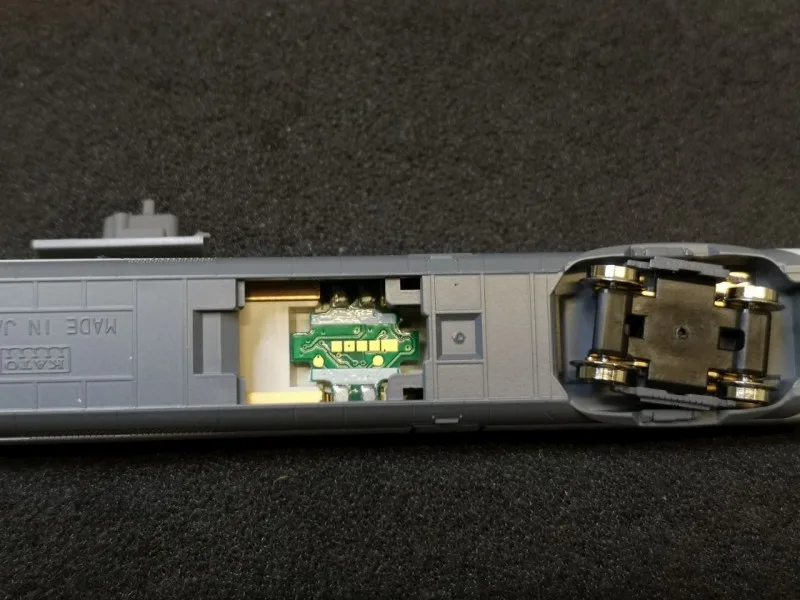

Decoder einlegen ...

eup-1136686453-9bcc0ff2c47d407dfd7c4777579562ea-1563348660_big

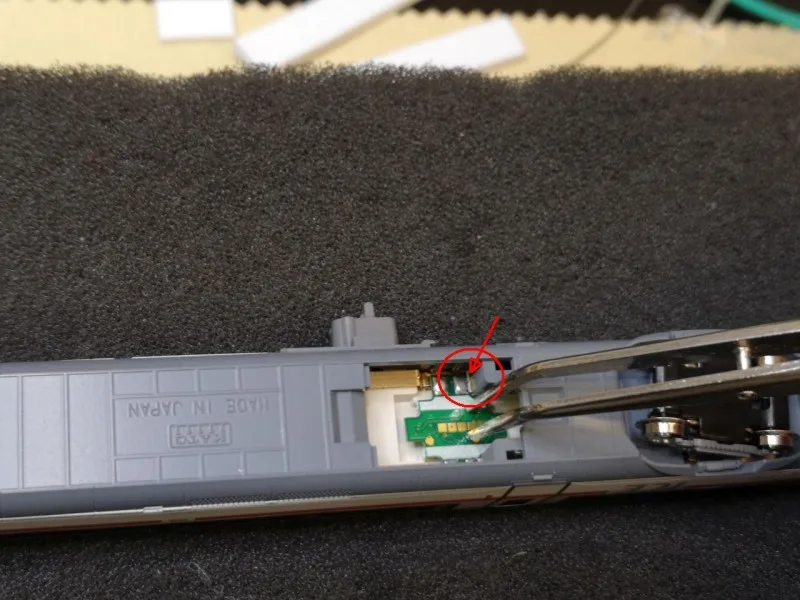

... und vorne leicht andrücken, damit der Decoder unter die Platine rutschen kann.

eup-1136686453-f383212446141a876136ddc34654c895-1563348760_big

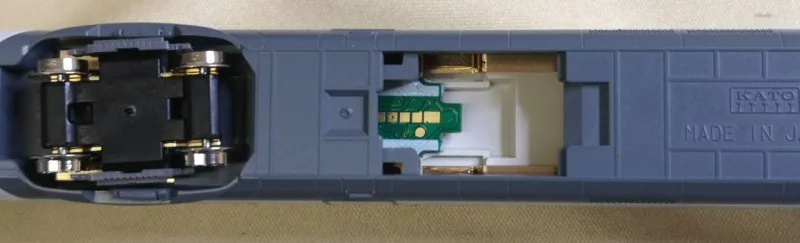

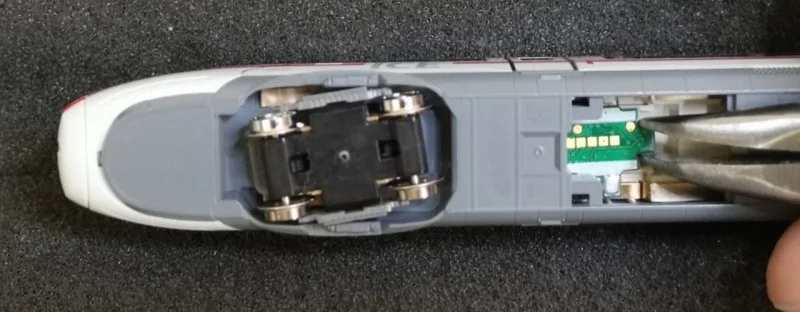

Dann den Decoder vorsichtig tief einschieben.

eup-1136686453-5282577654f8ad157243c4e07dbc244f-1563348816_big
eup-1136686453-8a654345bd29d281a4828d717188156a-1563348858_big

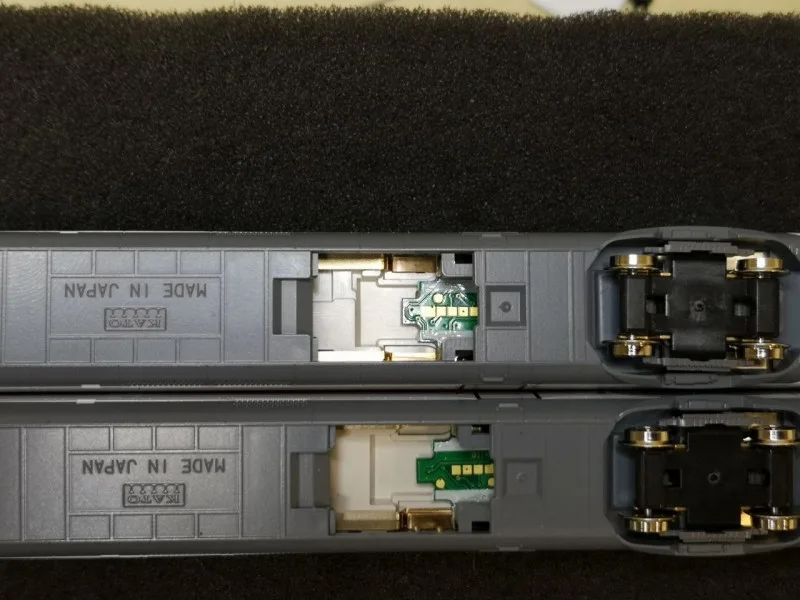

Da die Decoder symetrisch aufgebaut sind, kann die Fahrtrichtung des Lichtwechsels, durch gedrehten Einbau erfolgen:

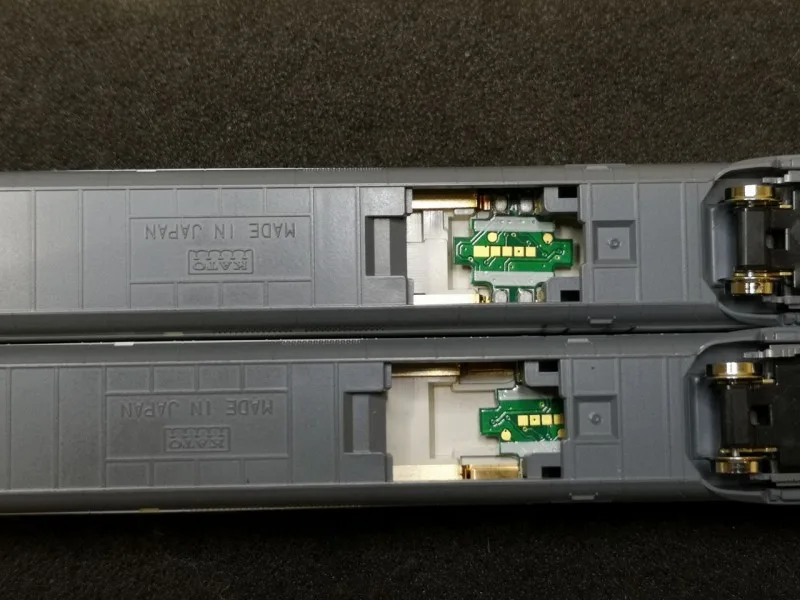

Hier sehen Sie, wie die Lage der Decoder in den Steuerköpfen für den richtigen Lichtwechsel sorgt:

eup-1136686453-1ae571a4563521adbc3f345e9fb7841b-1563349184_big
eup-1136686453-cfdccc41dd99bbee71ab409264c0620d-1563349202_big

Versuchen Sie niemals die Kontaktflächen, die mit Lötzinn bedeckt sind und zur richtigen Funktion und Kontaktgabe eingeschliffen sind,
selber mit Lötzinn zu verändern.

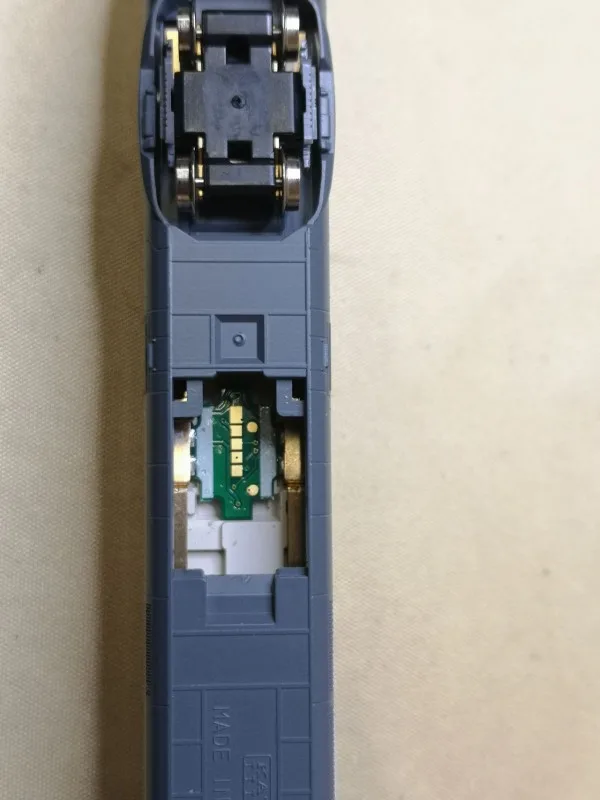

Wie immer der Einbauer das geschaft hat, so wird das nichts:

eup-1136686453-3802d1b6b8748423da359f0025dd4d94-1563349284_big

Die Kontaktbrücken, die den Kontakt zur Lichtpaltine herstellen, bleiben unter dem Decoder, damit
der Decoder gegen die Lichtplatine gedrückt wird.
