Funktionmapping LS Modell BR120

Die Lok ist vorbereitet für einen ESU Decoder LokPilot 5 (59619 oder 59629) oder Loksound 5 (58419)

Vorkonfektionierte Decoder können im Fachhandel unter der Artikelnummer
LS89232 (ohne Sound) und LS89274 (mit Sound) bestellt werden.

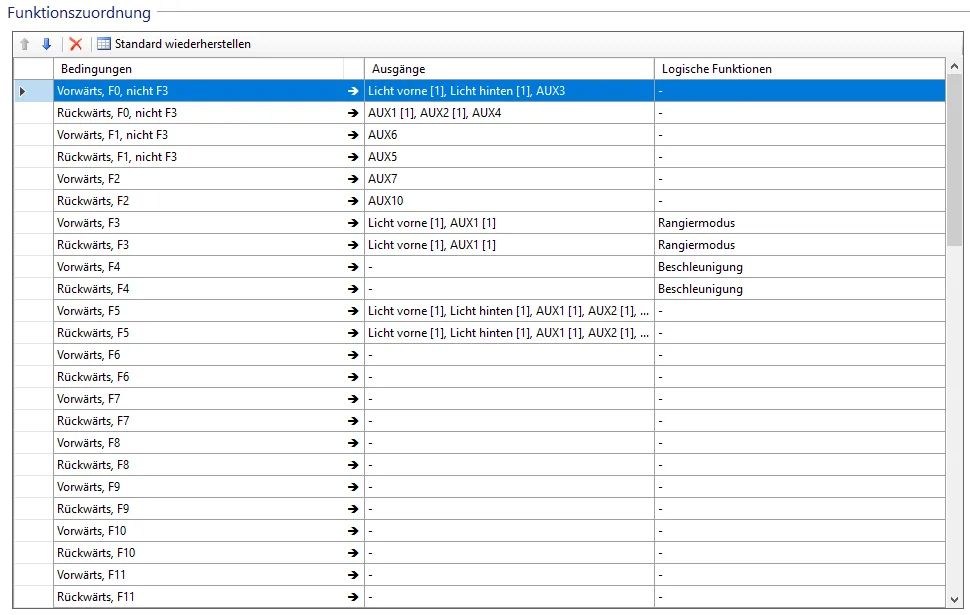

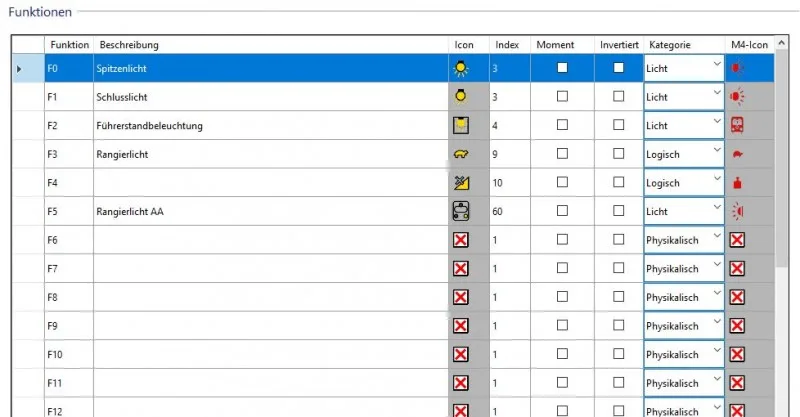

Das Funktionmapping sieht folgend aus:

Licht vorne = Licht vorn(Lv)+Licht hinten(Lh)+Aux3

Rot vorn = Aux5

Führerstandbeleuchtung FS1 = Aux7

Licht hinten = Aux1+Aux2+Aux4

Rot hinten = Aux6

Führerstandbeleuchtung FS2 = Aux10

Alle Funktionsausgänge müssen auf dimmbares Licht eingestellt sein.
