G2000, Lichtschaltung für den Digitalbetrieb.
Ein konfigurierter Decoder, ESU LokPilot V4 ist unter der Artikelnummer 96611 erhältlich.
Ein konfigurierter Sounddecoder, ESU LokSound V4M4 ist unter der Artikelnummer 99411 erhältlich.
Weitere Information zur Belegung der Lichtfunktion,
also die Verdrahtung in der Lok:
Das rote Schlusslicht wird über
Licht hinten (weiß) / vorn (gelb) geschaltet,
das weiße Licht vorn über Aux1 und Aux4.
Das einzelne weiße Licht vorn über Aux1
und die beiden anderen über Aux4.
Das weiße Licht hinten wird über Aux2/3 geschaltet,
das einzelne Licht ist Aux2, die anderen beiden Aux3.
Die Anschlüsse Aux3/4 sind auf der Platine der Lok mit Verstärkern bestückt,
daher wird ein Decoder erwartet, bei dem Aux3/4
Logikausgänge sind. Z.B. ESU LokPilot V4.0 oder Zimo MX634C.
21mtc Mehano G2000 Schnittstellenbeschreibung
G2000 |
| Pin | Pin |
| |
| n.c. | 1 | 22 | Schiene rechts |
|
| n.c. | 2 | 21 | Schiene links |
|
| n.c. | 3 | 20 | GND |
|
2 with light | Aux 4 | 4 | 19 | Motor 1 |
|
| n.c. | 5 | 18 | Motor 2 |
|
| Zugbus Data | 6 | 17 | Motor 3 |
|
red light | rear light | 7 | 16 | Plus + |
|
red light | front light | 8 | 15 | Aux1 (f1) | single with light |
| Lautsprecher | 9 | 14 | Aux2 (f2) | single with light |
| Lautsprecher | 10 | 13 | Aux3 (f3) | 2 with light |
| Index, leer | 11x | 12 | Vcc |
|

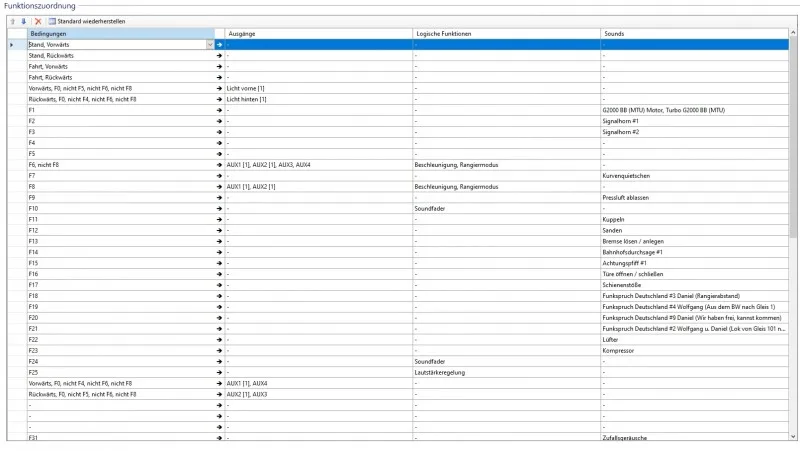

Einstellungen für ESU LokSound

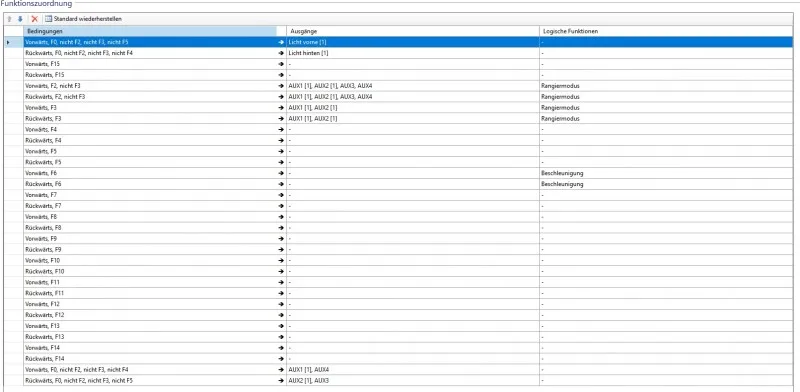

Einstellungen für ESU LokPilot
